Бетонные водоотводные лотки NORMA DN200
Лотки водоотводные бетонные ЛВБ NORMA DN200 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Гидравлическая ширина типоразмерного рядя лотков серии Norma: DN 100, 150, 200, 300, 400, 500. В комплектацию могут входить крышки или решетки.
- Классы нагрузки лотка: без крышки/решетки до С 250, то есть применение как в частном котеджном строительстве, так и в промышленно-гражданском. а в комплекте с крышками/решетками до E600, то есть в зонах высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей, и т.п.. Имеют продольный паз, в который установливается резиновый шнур, предохраняющий лоток от сколов, при накрытии глухими бетонными крышками.
- Замковая конфигурация торцов защищает лотки от смещения при монтаже.

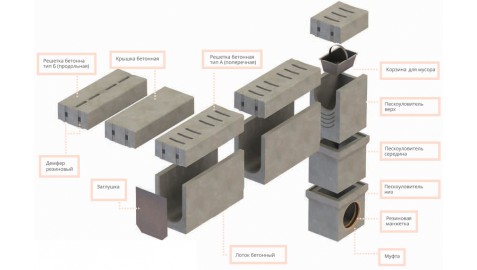

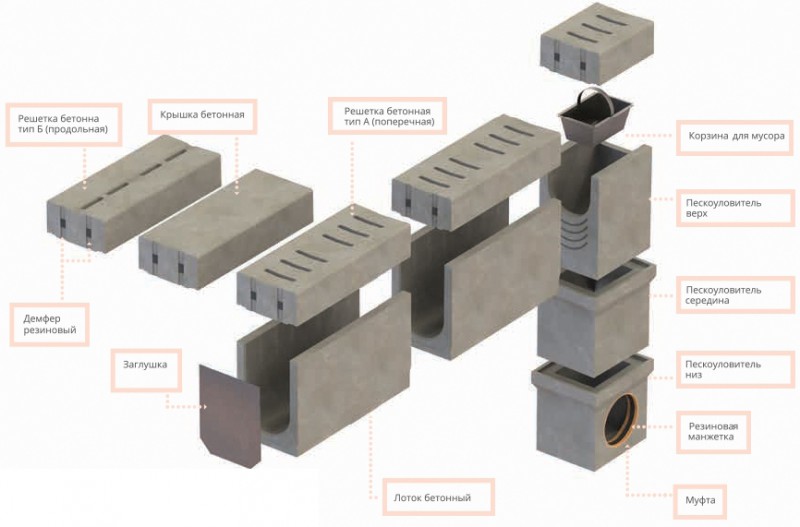

- В состав системы поверхностного водоотведения входят пескоуловители с корзинами для сбора мусора, котрые содержат муфты с резиновыми кольцоми — это служит для герметизации подключений системы лотков в трубопровод канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 200 №0/1 | 290 | 160/160 | 100 | 80,4 | A15-C250 |
| ЛВБ Norma 200 №0/2 | 290 | 200/200 | 140 | 86,4 | A15-C250 |
| ЛВБ Norma 200 №0/3 | 290 | 240/240 | 180 | 92,4 | A15-C250 |
| ЛВБ Norma 200 №0/0 | 290 | 280/280 | 220 | 98,4 | A15-C250 |
| ЛВБ Norma 200 №5/0 | 290 | 305/305 | 245 | 104,4 | A15-C250 |
| ЛВБ Norma 200 №10/0 | 290 | 330/330 | 270 | 110,4 | A15-C250 |
| ЛВБ Norma 200 №15/0 | 290 | 355/355 | 295 | 116,4 | A15-C250 |
| ЛВБ Norma 200 №20/0 | 290 | 380/380 | 320 | 122,4 | A15-C250 |
| ЛВБ Norma 200 №20/1 | 290 | 405/405 | 345 | 127,2 | A15-C250 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 200 №1 | 290 | 280/285 | 225 | 99,6 | A15-C250 |
| ЛВБ Norma 200 №2 | 290 | 285/290 | 230 | 100,8 | A15-C250 |
| ЛВБ Norma 200 №3 | 290 | 290/295 | 235 | 102,0 | A15-C250 |
| ЛВБ Norma 200 №4 | 290 | 295/300 | 240 | 103,2 | A15-C250 |
| ЛВБ Norma 200 №5 | 290 | 300/305 | 245 | 104,4 | A15-C250 |
| ЛВБ Norma 200 №6 | 290 | 305/310 | 250 | 105,6 | A15-C250 |
| ЛВБ Norma 200 №7 | 290 | 310/315 | 255 | 106,8 | A15-C250 |
| ЛВБ Norma 200 №8 | 290 | 315/320 | 260 | 108,0 | A15-C250 |
| ЛВБ Norma 200 №9 | 290 | 320/325 | 265 | 109,2 | A15-C250 |
| ЛВБ Norma 200 №10 | 290 | 325/330 | 270 | 110,4 | A15-C250 |
Без уклона. Тип 2
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 200 №0/4 тип 2 | 290 | 130/130 | 96 | 45,4 | A15-C250 |
| ЛВБ Norma 200 №0/3 тип 2 | 290 | 120/120 | 86 | 41,4 | A15-C250 |
| ЛВБ Norma 200 №0/2 тип 2 | 290 | 100/100 | 66 | 37,4 | A15-C250 |
| ЛВБ Norma 200 №0/1 тип 2 | 290 | 80/80 | 46 | 33,4 | A15-C250 |
