Бетонные водоотводные лотки NORMA DN400
Лотки водоотводные бетонные ЛВБ NORMA DN400 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Гидравлическая ширина типоразмерного рядя лотков серии Norma: DN 100, 150, 200, 300, 400, 500. В комплектацию могут входить крышки или решетки.
- Классы нагрузки лотка: без крышки/решетки до С 250, то есть применение как в частном котеджном строительстве, так и в промышленно-гражданском. а в комплекте с крышками/решетками до E600, то есть в зонах высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей, и т.п.. Имеют продольный паз, в который установливается резиновый шнур, предохраняющий лоток от сколов, при накрытии глухими бетонными крышками.
- Замковая конфигурация торцов защищает лотки от смещения при монтаже.

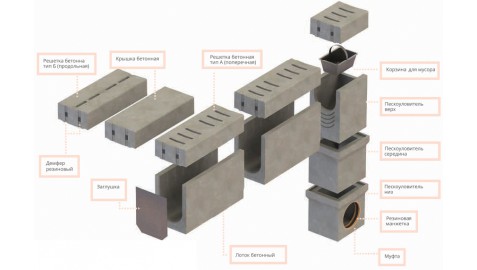

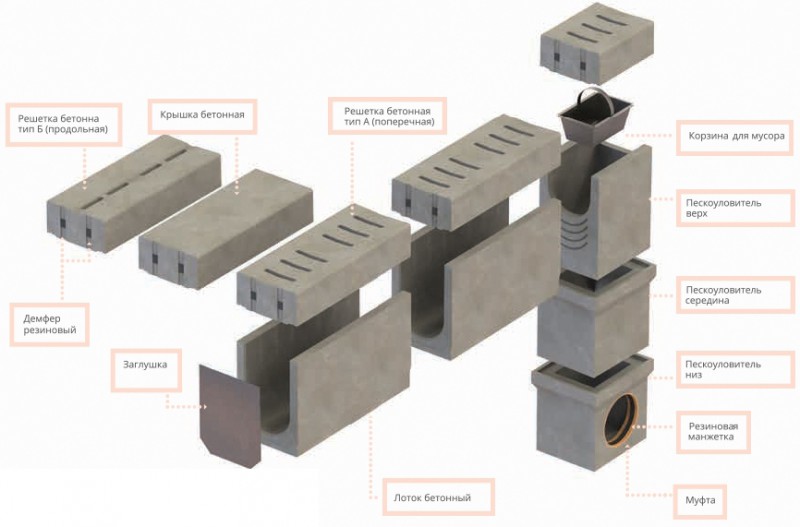

- В состав системы поверхностного водоотведения входят пескоуловители с корзинами для сбора мусора, котрые содержат муфты с резиновыми кольцоми — это служит для герметизации подключений системы лотков в трубопровод канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 400 №0/1 | 520 | 310/310 | 235 | 205,3 | A15-C250 |
| ЛВБ Norma 400 №0/2 | 520 | 360/360 | 285 | 214,2 | A15-C250 |
| ЛВБ Norma 400 №0/0 | 520 | 410/410 | 335 | 223,0 | A15-C250 |
| ЛВБ Norma 400 №5/0 | 520 | 435/435 | 360 | 231,9 | A15-C250 |
| ЛВБ Norma 400 №10/0 | 520 | 460/460 | 385 | 240,7 | A15-C250 |
| ЛВБ Norma 400 №15/0 | 520 | 485/485 | 410 | 249,5 | A15-C250 |
| ЛВБ Norma 400 №20/0 | 520 | 510/510 | 435 | 258,4 | A15-C250 |
| ЛВБ Norma 400 №20/1 | 520 | 560/560 | 485 | 276,1 | A15-C250 |
| ЛВБ Norma 400 №20/2 | 520 | 610/610 | 535 | 293,8 | A15-C250 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 400 №1 | 520 | 410/415 | 340 | 224,8 | A15-C250 |
| ЛВБ Norma 400 №2 | 520 | 415/420 | 345 | 226,5 | A15-C250 |
| ЛВБ Norma 400 №3 | 520 | 420/425 | 350 | 228,3 | A15-C250 |
| ЛВБ Norma 400 №4 | 520 | 425/430 | 355 | 230,1 | A15-C250 |
| ЛВБ Norma 400 №5 | 520 | 430/435 | 360 | 231,9 | A15-C250 |
| ЛВБ Norma 400 №6 | 520 | 435/440 | 365 | 233,6 | A15-C250 |
| ЛВБ Norma 400 №7 | 520 | 440/445 | 370 | 235,4 | A15-C250 |
| ЛВБ Norma 400 №8 | 520 | 445/450 | 375 | 237,2 | A15-C250 |
| ЛВБ Norma 400 №9 | 520 | 450/455 | 380 | 238,9 | A15-C250 |
| ЛВБ Norma 400 №10 | 520 | 455/460 | 385 | 240,7 | A15-C250 |
| ЛВБ Norma 400 №11 | 520 | 460/465 | 390 | 242,5 | A15-C250 |
| ЛВБ Norma 400 №12 | 520 | 465/470 | 395 | 244,2 | A15-C250 |
| ЛВБ Norma 400 №13 | 520 | 470/475 | 400 | 246,0 | A15-C250 |
| ЛВБ Norma 400 №14 | 520 | 475/480 | 405 | 247,8 | A15-C250 |
| ЛВБ Norma 400 №15 | 520 | 480/485 | 410 | 249,5 | A15-C250 |
| ЛВБ Norma 400 №16 | 520 | 485/490 | 415 | 251,3 | A15-C250 |
| ЛВБ Norma 400 №17 | 520 | 490/495 | 420 | 253,1 | A15-C250 |
| ЛВБ Norma 400 №18 | 520 | 495/500 | 425 | 254,8 | A15-C250 |
| ЛВБ Norma 400 №19 | 520 | 500/505 | 430 | 256,6 | A15-C250 |
| ЛВБ Norma 400 №20 | 520 | 505/510 | 435 | 258,4 | A15-C250 |
