Бетонные водоотводные лотки PLUS DN100
Лотки водоотводные бетонные ЛВБ PLUS DN100 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Гидравлическая ширина типоразмерного рядя лотков серии PLUS: DN 100, 150, 200. В комплектацию могут входить крышки или решетки.
- Классы нагрузки лотка: без крышки/решетки до С 250, то есть применение как в частном котеджном строительстве, так и в промышленно-гражданском. а в комплекте с крышками/решетками до E600, то есть в зонах высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей, и т.п.. Имеют продольный паз, в который установливается резиновый шнур, предохраняющий лоток от сколов, при накрытии глухими бетонными крышками.
- Замковая конфигурация торцов защищает лотки от смещения при монтаже.

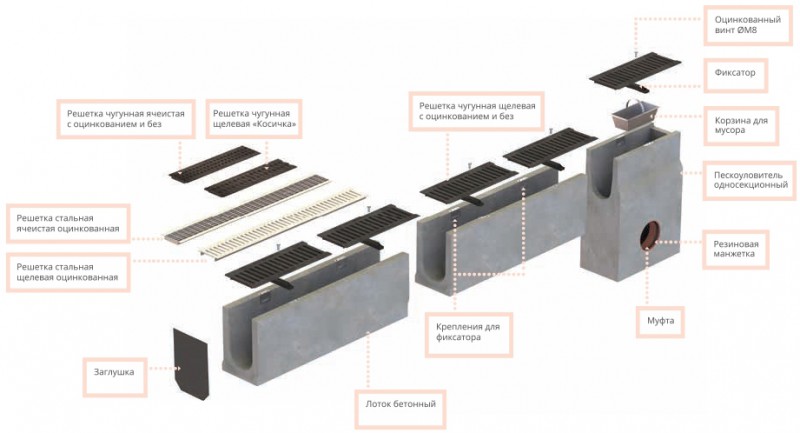

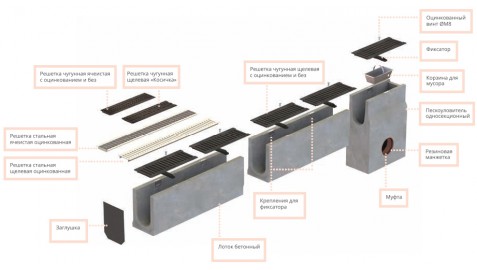

- В состав системы поверхностного водоотведения входят пескоуловители с корзинами для сбора мусора, котрые содержат муфты с резиновыми кольцоми — это служит для герметизации подключений системы лотков в трубопровод канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Plus 100 №0/2 тип 3 | 140 | 100/100 | 76 | 19,6 | A15-C250 |
| ЛВБ Plus 100 №0/3 тип 3 | 140 | 120/120 | 96 | 21,5 | A15-C250 |
| ЛВБ Plus 100 №0/4 тип 3 | 140 | 160/160 | 136 | 23,3 | A15-C250 |
| ЛВБ Plus 100 №0/5 тип 3 | 140 | 180/180 | 156 | 25,2 | A15-C250 |
Без УКЛОНа
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Plus 100 №0/2 тип 2 | 140 | 80/80 | 60 | 15,6 | A15-C250 |
| ЛВБ Plus 100 №0/3 тип 2 | 140 | 100/100 | 80 | 17,4 | A15-C250 |
| ЛВБ Plus 100 №0/4 тип 2 | 140 | 120/120 | 100 | 19,3 | A15-C250 |
| ЛВБ Plus 100 №0/4 тип 3 | 140 | 160/160 | 140 | 21,1 | A15-C250 |
| ЛВБ Plus 100 №0/4 тип 4 | 140 | 180/180 | 160 | 23,0 | A15-C250 |
