Бетонные водоотводные лотки OPTIMA DN200
Лотки водоотводные бетонные ЛВБ Optima DN200 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Типоразмерный ряд лотков серии Optima: DN 100, 150, 200, 300, 400, 500.

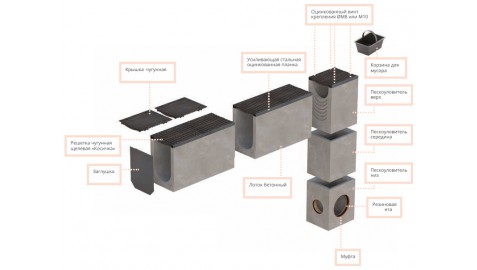

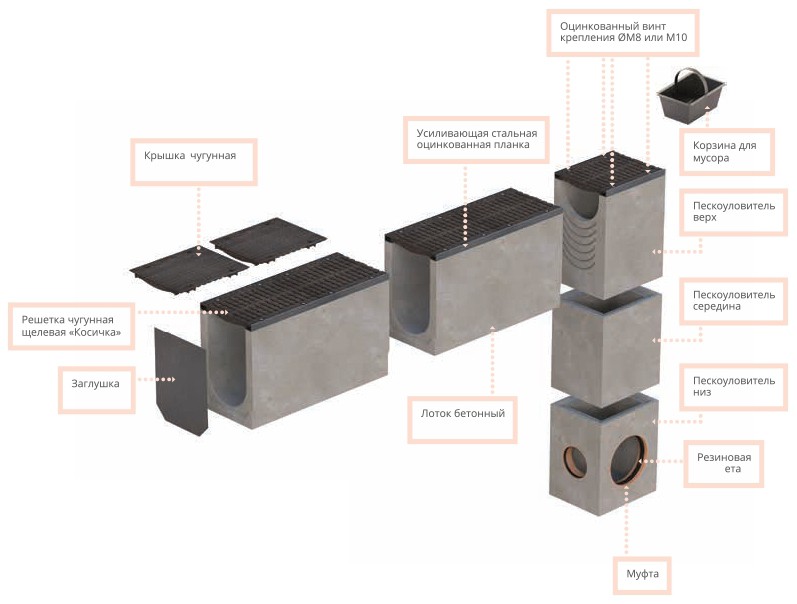

- В комплектацию могут включаться решетки из чугуна ВЧ 50, с уникальным дизайном (класс нагрузки — до F 900), или крышки из чугуна ВЧ 50 (класс нагрузки — до Е 600).
- Высокая безопасность при наезде транспорта, класс нагрузки — до F 900.
- Оборудованы стальной усиленной оцинкованной планкой.
- Плавающий самоустанавливающийся блок крепления со смененной гайкой фиксации М10-16 — делает замену крепления крайне простой, не требуя демонтажа всей системы.
- Замковая конфигурация торцов лотка помогает защитить лотки от смещения при монтаже.
- Пескоуловитель с корзиной для сбора мусора содержит муфту с резиновым кольцом — для герметичного подключения системы лотков к трубной системе канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 200 №0/1 | 290 | 190/190 | 105 | 85,9 | A15-F900 |
| ЛВБ Optima 200 №0/2 | 290 | 230/230 | 145 | 91,9 | A15-F900 |
| ЛВБ Optima 200 №0/3 | 290 | 270/270 | 185 | 97,9 | A15-F900 |
| ЛВБ Optima 200 №0/0 | 290 | 310/310 | 225 | 103,9 | A15-F900 |
| ЛВБ Optima 200 №5/0 | 290 | 335/335 | 250 | 109,9 | A15-F900 |
| ЛВБ Optima 200 №10/0 | 290 | 360/360 | 275 | 115,9 | A15-F900 |
| ЛВБ Optima 200 №15/0 | 290 | 385/385 | 300 | 121,9 | A15-F900 |
| ЛВБ Optima 200 №20/0 | 290 | 410/410 | 325 | 127,9 | A15-F900 |
| ЛВБ Optima 200 №20/1 | 290 | 430/430 | 345 | 132,7 | A15-F900 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 200 №1 | 290 | 310/315 | 230 | 105,1 | A15-F900 |
| ЛВБ Optima 200 №2 | 290 | 315/320 | 235 | 106,3 | A15-F900 |
| ЛВБ Optima 200 №3 | 290 | 320/325 | 240 | 107,5 | A15-F900 |
| ЛВБ Optima 200 №4 | 290 | 325/330 | 245 | 108,7 | A15-F900 |
| ЛВБ Optima 200 №5 | 290 | 330/335 | 250 | 109,9 | A15-F900 |
| ЛВБ Optima 200 №6 | 290 | 335/340 | 255 | 111,1 | A15-F900 |
| ЛВБ Optima 200 №7 | 290 | 340/345 | 260 | 112,3 | A15-F900 |
| ЛВБ Optima 200 №8 | 290 | 345/350 | 265 | 113,5 | A15-F900 |
| ЛВБ Optima 200 №9 | 290 | 350/355 | 270 | 114,7 | A15-F900 |
| ЛВБ Optima 200 №10 | 290 | 355/360 | 275 | 115,9 | A15-F900 |
| ЛВБ Optima 200 №11 | 290 | 360/365 | 280 | 117,1 | A15-F900 |
| ЛВБ Optima 200 №12 | 290 | 365/370 | 285 | 118,3 | A15-F900 |
| ЛВБ Optima 200 №13 | 290 | 370/375 | 290 | 119,5 | A15-F900 |
| ЛВБ Optima 200 №14 | 290 | 375/380 | 295 | 120,7 | A15-F900 |
| ЛВБ Optima 200 №15 | 290 | 380/385 | 300 | 121,9 | A15-F900 |
| ЛВБ Optima 200 №16 | 290 | 385/390 | 305 | 123,1 | A15-F900 |
| ЛВБ Optima 200 №17 | 290 | 390/395 | 310 | 124,3 | A15-F900 |
| ЛВБ Optima 200 №18 | 290 | 395/400 | 315 | 125,5 | A15-F900 |
| ЛВБ Optima 200 №19 | 290 | 400/405 | 320 | 126,7 | A15-F900 |
| ЛВБ Optima 200 №20 | 290 | 405/410 | 325 | 127,9 | A15-F900 |
Без уклона. Тип 2
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 200 №0/1 тип 2 | 290 | 110/110 | 51 | 38,9 | A15-F900 |
| ЛВБ Optima 200 №0/2 тип 2 | 290 | 130/130 | 71 | 42,9 | A15-F900 |
| ЛВБ Optima 200 №0/3 тип 2 | 290 | 150/150 | 91 | 46,9 | A15-F900 |
| ЛВБ Optima 200 №0/4 тип 2 | 290 | 170/170 | 101 | 50,9 | A15-F900 |
