Бетонные водоотводные лотки OPTIMA DN500
Лотки водоотводные бетонные ЛВБ Optima DN500 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Типоразмерный ряд лотков серии Optima: DN 100, 150, 200, 300, 400, 500.
- В комплектацию могут включаться решетки из чугуна ВЧ 50, с уникальным дизайном (класс нагрузки — до F 900), или крышки из чугуна ВЧ 50 (класс нагрузки — до Е 600).
- Высокая безопасность при наезде транспорта, класс нагрузки — до F 900.
- Оборудованы стальной усиленной оцинкованной планкой.
- Плавающий самоустанавливающийся блок крепления со смененной гайкой фиксации М10-16 — делает замену крепления крайне простой, не требуя демонтажа всей системы.
- Замковая конфигурация торцов лотка помогает защитить лотки от смещения при монтаже.

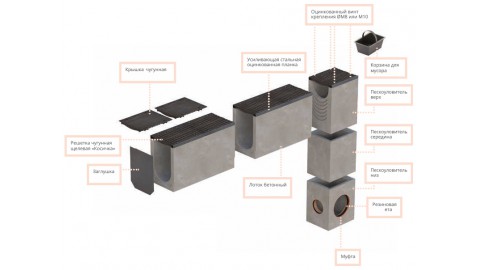

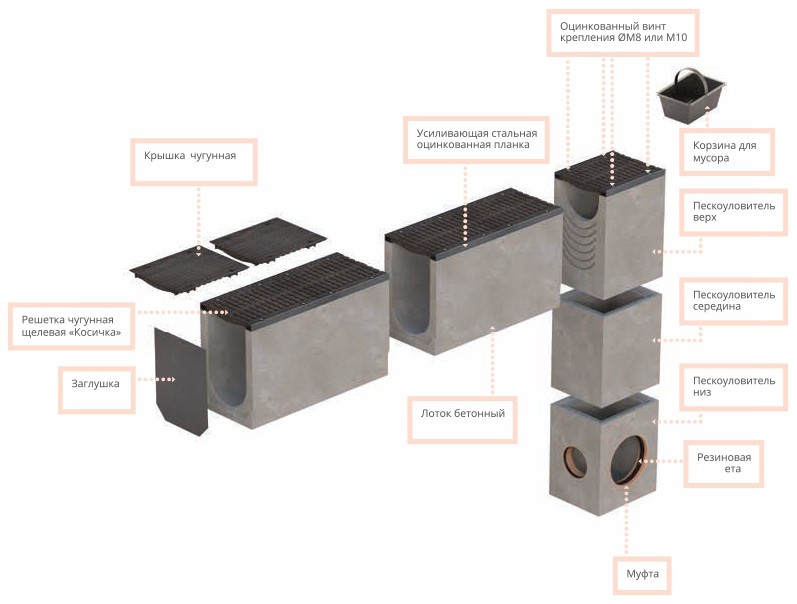

- Пескоуловитель с корзиной для сбора мусора содержит муфту с резиновым кольцом — для герметичного подключения системы лотков к трубной системе канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 500 №0/1 | 640 | 400/400 | 260 | 307,1 | A15-F900 |
| ЛВБ Optima 500 №0/0 | 640 | 450/450 | 310 | 325,8 | A15-F900 |
| ЛВБ Optima 500 №5/0 | 640 | 475/475 | 335 | 335,1 | A15-F900 |
| ЛВБ Optima 500 №10/0 | 640 | 500/500 | 360 | 344,5 | A15-F900 |
| ЛВБ Optima 500 №15/0 | 640 | 525/525 | 385 | 353,9 | A15-F900 |
| ЛВБ Optima 500 №20/0 | 640 | 550/550 | 410 | 363,2 | A15-F900 |
| ЛВБ Optima 500 №20/1 | 640 | 600/600 | 460 | 372,6 | A15-F900 |
| ЛВБ Optima 500 №20/2 | 640 | 650/650 | 510 | 391,3 | A15-F900 |
| ЛВБ Optima 500 №20/3 | 640 | 700/700 | 560 | 410,0 | A15-F900 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 500 №1 | 640 | 450/455 | 315 | 327,7 | A15-F900 |
| ЛВБ Optima 500 №2 | 640 | 455/460 | 320 | 329,5 | A15-F900 |
| ЛВБ Optima 500 №3 | 640 | 460/465 | 325 | 331,4 | A15-F900 |
| ЛВБ Optima 500 №4 | 640 | 465/470 | 330 | 333,3 | A15-F900 |
| ЛВБ Optima 500 №5 | 640 | 470/475 | 335 | 335,1 | A15-F900 |
| ЛВБ Optima 500 №6 | 640 | 475/480 | 340 | 337,0 | A15-F900 |
| ЛВБ Optima 500 №7 | 640 | 480/485 | 345 | 338,9 | A15-F900 |
| ЛВБ Optima 500 №8 | 640 | 485/490 | 350 | 340,8 | A15-F900 |
| ЛВБ Optima 500 №9 | 640 | 490/495 | 355 | 342,6 | A15-F900 |
| ЛВБ Optima 500 №10 | 640 | 495/500 | 360 | 344,5 | A15-F900 |
| ЛВБ Optima 500 №11 | 640 | 500/505 | 365 | 346,4 | A15-F900 |
| ЛВБ Optima 500 №12 | 640 | 505/510 | 370 | 348,2 | A15-F900 |
| ЛВБ Optima 500 №13 | 640 | 510/515 | 375 | 350,1 | A15-F900 |
| ЛВБ Optima 500 №14 | 640 | 515/520 | 380 | 352,0 | A15-F900 |
| ЛВБ Optima 500 №15 | 640 | 520/525 | 385 | 353,9 | A15-F900 |
| ЛВБ Optima 500 №16 | 640 | 525/530 | 390 | 355,7 | A15-F900 |
| ЛВБ Optima 500 №17 | 640 | 530/535 | 395 | 357,6 | A15-F900 |
| ЛВБ Optima 500 №18 | 640 | 535/540 | 400 | 359,5 | A15-F900 |
| ЛВБ Optima 500 №19 | 640 | 540/545 | 405 | 361,3 | A15-F900 |
| ЛВБ Optima 500 №20 | 640 | 545/550 | 410 | 363,2 | A15-F900 |
