DELTA-GEO-DRAIN QUATTRO
Защитная и дренажная система для вертикального применения. Соответствует стандартам DIN 18195 и DIN 4095. Для гидро- и теплоизоляции, чувствительной к сжатию.

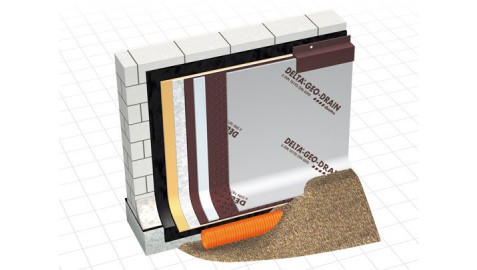

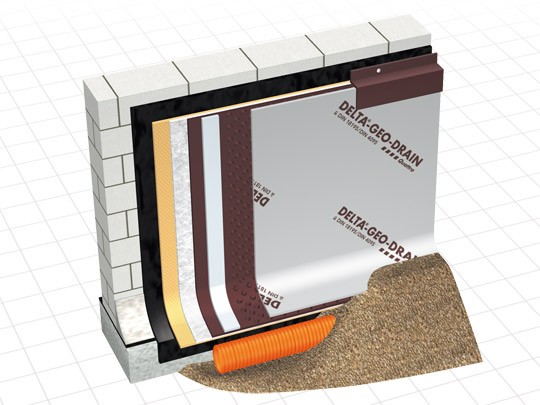

Четырёхслойная дренажная система состоит из двух уровней. Вертикальный дренажный лист собирает воду, поступающую из окружающего грунта, и направляет ее вниз к дренажной трубе, установленной на уровне фундамента.
Микроперфорация скользящего слоя позволяет любой воде, проникшей между гидроизоляцией и профилированной мембраной, просачиваться через напаянный геотекстиль – даже если фиксирующий профиль не был должным образом закреплен на месте. Такой механизм постоянно предотвращает вероятность накопления воды между гидроизоляционным покрытием и дренажной мембраной DELTA-GEO-DRAIN Quattro.
Хотя битумно-полимерные покрытия сцепляют разломы и образуют постоянно эластичные гидроизолирующие системы, они всегда чувствительны к сжатию и механическому повреждению обратной засыпкой. DELTA-GEO-DRAIN Quattro исключает сосредоточенные и линейные нагрузки на битумную мастику даже в случае сильного пучения грунта.
Материал
Профилированная мембрана – первичный полиэтилен высокой плотности со встроенной самоклеящейся лентой, фильтрующий слой из термоскреплённого полипропилена (геотекстиля), скользящий слой из микроперфорированного полиэтилена и нетканого полипропилена.
Клеящий слой из модифицированного акрилата с высокой стойкостью к окислению. Мембрана изготовлена полностью из первичного сырья.
Геотекстиль термически приварен к выступам мембраны, что обеспечивает стабильную фильтрующую способность даже при большой глубине заложения.
Применение

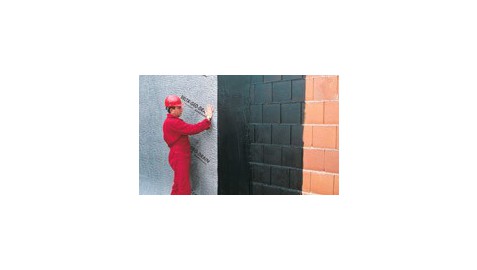

Мембрана применяется для защиты вертикальной обмазочной битумно-полимерной гидроизоляции. DELTA-GEO-DRAIN Quattro выдерживает сильное сжатие, поэтому любые гидроизолирующие покрытия надежно защищены от повреждений.
Очень высокая дренирующая способность позволяет использовать DELTA-GEO-DRAIN Quattro в тех ситуациях, когда требуется отвести большие объемы воды.
Эта мембрана обеспечивает также сохранность гидроизоляционной системы при возможной осадке грунта обратной засыпки, а также пучении грунта: профилированное полотно со слоем геотекстиля имеет возможность вертикального смещения относительно скользящего слоя, примыкающего к обмазочной гидроизоляции стены.
Технические характеристики
| Высота выступов | ок. 9 мм |
| Прочность на сжатие | ок. 400 кН/м² |
| Объём воздушного зазора между выступами | ок. 7.9 г/м² |
| Температурная стабильность | от -30°C до +80°C |
| Размер рулона | 12,5 м x 2,0 м |
| Geocomposite for use in drain systems | D + F |
| Сопротивление разрыву | (EN 10319) продольное 6 кН/м поперечное 6кН/м |
| Динамическое сопротивление перфорации | (EN 918) 40 мм |
| Размер отверстия геотекстиля О90 | (EN 12956) 150 мкм |
| Водопроницаемость геотекстиля | (EN 11058) 8 • 10-² м/с без уклона |
| Дренажная способность мембраны под давлением 20 кН/м2, i=1.00 | (EN 12958) 3,10 л/с*м |
