Бетонные водоотводные лотки OPTIMA DN100
Лотки водоотводные бетонные ЛВБ Optima DN100 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Типоразмерный ряд лотков серии Optima: DN 100, 150, 200, 300, 400, 500.

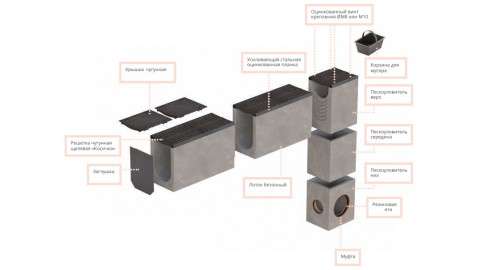

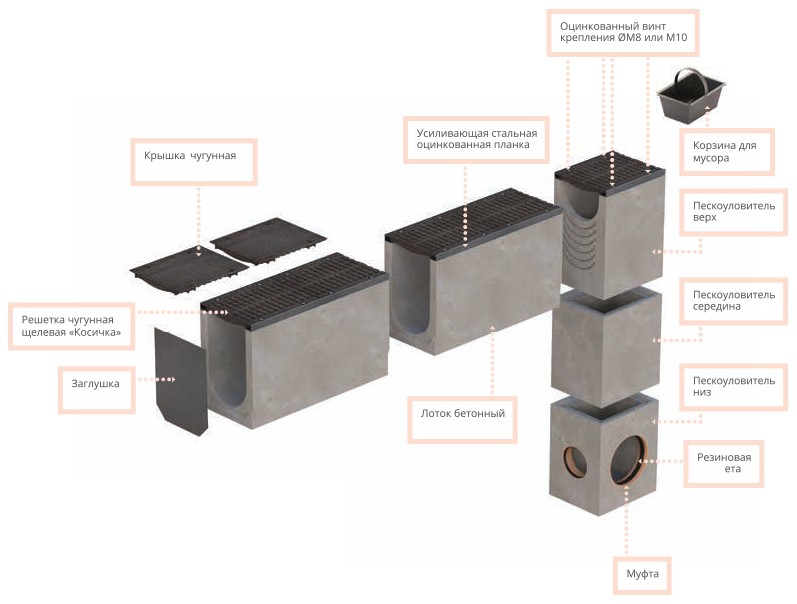

- В комплектацию могут включаться решетки из чугуна ВЧ 50, с уникальным дизайном (класс нагрузки — до F 900), или крышки из чугуна ВЧ 50 (класс нагрузки — до Е 600).
- Высокая безопасность при наезде транспорта, класс нагрузки — до F 900.
- Оборудованы стальной усиленной оцинкованной планкой.
- Плавающий самоустанавливающийся блок крепления со смененной гайкой фиксации М10-16 — делает замену крепления крайне простой, не требуя демонтажа всей системы.
- Замковая конфигурация торцов лотка помогает защитить лотки от смещения при монтаже.
- Пескоуловитель с корзиной для сбора мусора содержит муфту с резиновым кольцом — для герметичного подключения системы лотков к трубной системе канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 100 №0/1 | 165 | 135/135 | 80 | 30,7 | A15-F900 |
| ЛВБ Optima 100 №0/0 | 165 | 160/160 | 80 | 35,3 | A15-F900 |
| ЛВБ Optima 100 №5/0 | 165 | 185/185 | 80 | 39,8 | A15-F900 |
| ЛВБ Optima 100 №10/0 | 165 | 210/210 | 80 | 44,4 | A15-F900 |
| ЛВБ Optima 100 №15/0 | 165 | 235/235 | 80 | 49 | A15-F900 |
| ЛВБ Optima 100 №20/0 | 165 | 260/260 | 80 | 53,5 | A15-F900 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 100 №1 | 165 | 160/165 | 110 | 36,2 | A15-F900 |
| ЛВБ Optima 100 №1 | 165 | 165/170 | 115 | 37,1 | A15-F900 |
| ЛВБ Optima 100 №2 | 165 | 170/175 | 120 | 38,0 | A15-F900 |
| ЛВБ Optima 100 №3 | 165 | 175/180 | 125 | 38,9 | A15-F900 |
| ЛВБ Optima 100 №4 | 165 | 180/185 | 130 | 39,8 | A15-F900 |
| ЛВБ Optima 100 №5 | 165 | 185/190 | 135 | 40,8 | A15-F900 |
| ЛВБ Optima 100 №6 | 165 | 190/195 | 140 | 41,7 | A15-F900 |
| ЛВБ Optima 100 №7 | 165 | 195/200 | 145 | 42,6 | A15-F900 |
| ЛВБ Optima 100 №8 | 165 | 200/205 | 150 | 43,5 | A15-F900 |
| ЛВБ Optima 100 №9 | 165 | 205/210 | 155 | 44,4 | A15-F900 |
| ЛВБ Optima 100 №11 | 165 | 210/215 | 160 | 45,3 | A15-F900 |
| ЛВБ Optima 100 №12 | 165 | 215/220 | 165 | 46,2 | A15-F900 |
| ЛВБ Optima 100 №13 | 165 | 220/225 | 170 | 47,1 | A15-F900 |
| ЛВБ Optima 100 №14 | 165 | 225/230 | 175 | 48,1 | A15-F900 |
| ЛВБ Optima 100 №15 | 165 | 230/235 | 180 | 49,0 | A15-F900 |
| ЛВБ Optima 100 №16 | 165 | 235/240 | 185 | 49,9 | A15-F900 |
| ЛВБ Optima 100 №17 | 165 | 240/245 | 190 | 50,8 | A15-F900 |
| ЛВБ Optima 100 №18 | 165 | 245/250 | 195 | 51,7 | A15-F900 |
| ЛВБ Optima 100 №19 | 165 | 250/255 | 200 | 52,6 | A15-F900 |
| ЛВБ Optima 100 №20 | 165 | 255/260 | 205 | 53,5 | A15-F900 |
Без уклона. Тип 2
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 100 №0/1 тип 2 | 165 | 80/80 | 35 | 18,2 | A15-F900 |
| ЛВБ Optima 100 №0/2 тип 2 | 165 | 100/100 | 55 | 21,5 | A15-F900 |
| ЛВБ Optima 100 №0/3 тип 2 | 165 | 120/120 | 75 | 24,7 | A15-F900 |
